30W能量反馈光纤焊接机/上海光纤焊接机生产

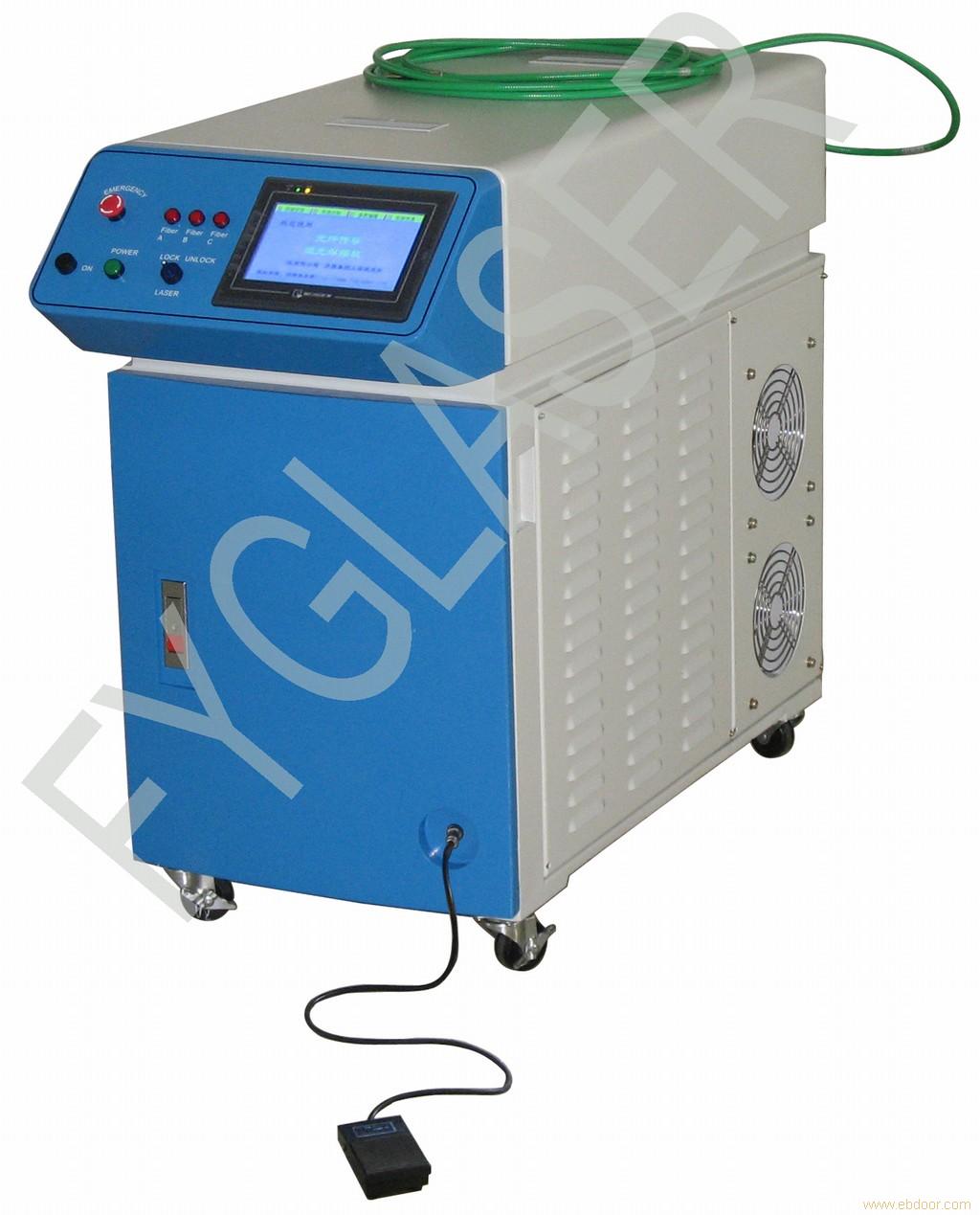

产品名称：30W能量反馈光纤焊接机
产品编号：GN-03
产品型号：FWP03-1E（标准型）
市场价格：0元/0
批发价格：0元/0
更新时间：2010.05.14
出品单位：方圆集团上海激光科技有限公司
产品详细介绍
产品特点：
能量反馈型光纤传输激光为光纤传输激光焊接机，由氙灯泵浦、进口陶瓷反射腔体及ND：YAG晶体棒构成激光器，电光转换效率高。内部一体式强制风冷，结构紧凑，确保设备安全运行。7寸彩色液晶触摸屏控制系统，激光能量闭环反馈控制激光电源，避免了氙灯老化对激光功率的影响，比电流反馈型设备的输出更加稳定，脉冲波形最多可任意设定16段，半导体红光指示定位，能够满足对不同材料金属的焊接。通过内部灵活的光学组合实现分时分能量多工位同时焊接，光纤传输的光束质量更好，焊点更均匀。
行业应用：
适用行业：各种精度高，焊接要求高的行业，不易用固定光路焊接机实现的大型、复杂工件。
适用材料：模具钢、碳钢、普通合金钢、冷作高合金钢、热锻高合金钢、含镍工具钢、不锈钢、钢、高韧铝合金、铜合金、铍铜、紫铜和极硬合金材料，HASTALLY镍合金，冷锻钢，钛、镍、锡、铜、铝、铬、铌、金、银等多种金属及其合金。
实例应用：微电子元件、精密零件、数码组件、光纤连接器、医疗器械等焊接。

标准配置：
|
名称 |
规格 |
数量 |
单位 |
备注 |
|
激光电源 |
专用恒流高频脉冲光纤激光电源 |
1 |
套 |
  |
|
激光器 |
ND：YAG激光器 |
1 |
套 |
  |
|
传输光纤 |
5M，300UM |
1 |
支 |
  |
|
准直聚焦头 |
100MM×100MM焦距 |
1 |
套 |
|
技术参数：
|
名称            机型 |
FWP03 |
|
外形尺寸(长×宽×高) |
870MM×400MM×735MM |
|
激光器 |
YAG |
|
波长 |
1064NM |
|
泵浦源 |
氙灯 |
|
功率 |
30W |
|
单脉冲能量 |
30J |
|
激光能量稳定性 |
< 3% |
|
分光方式 |
能量分光和时间分光 |
|
光纤芯径 |
300UM |
|
光纤数量 |
最多3支 |
|
控制系统 |
MCU+CPLD+彩色触摸屏 |
|
脉冲宽度 |
0.1～50.0MS |
|
连续频率 |
0～200HZ |
|
控制方式 |
激光能量反馈 |
|
加工效果 |
&NBSP; |
|
焊点大小 |
0.15～1.0MM |
|
焊接深度 |
0.1～1.0MM |
|
观察系统 |
&NBSP; |
|
瞄准定位 |
红光指示 |
|
冷却系统 |
一体式风冷，内循环水冷 |
|
电力系统 |
4KW，两相 |
|
供电要求 |
220V±10%，50HZ，15A |
|
耗材 |
氙灯、离子交换树脂、保护镜片 |
|
可选配件 |
300UM光纤、聚焦镜头、工作台、CCD观察器 |
