300W电池专用激光焊接机/上海激光焊接机厂商
产品名称：300W电池专用激光焊接机
产品编号：GZ-01
产品型号：FWB30
市场价格：0元/0
批发价格：0元/0
更新时间：2010.05.14
出品单位：方圆集团上海激光科技有限公司
产品详细介绍

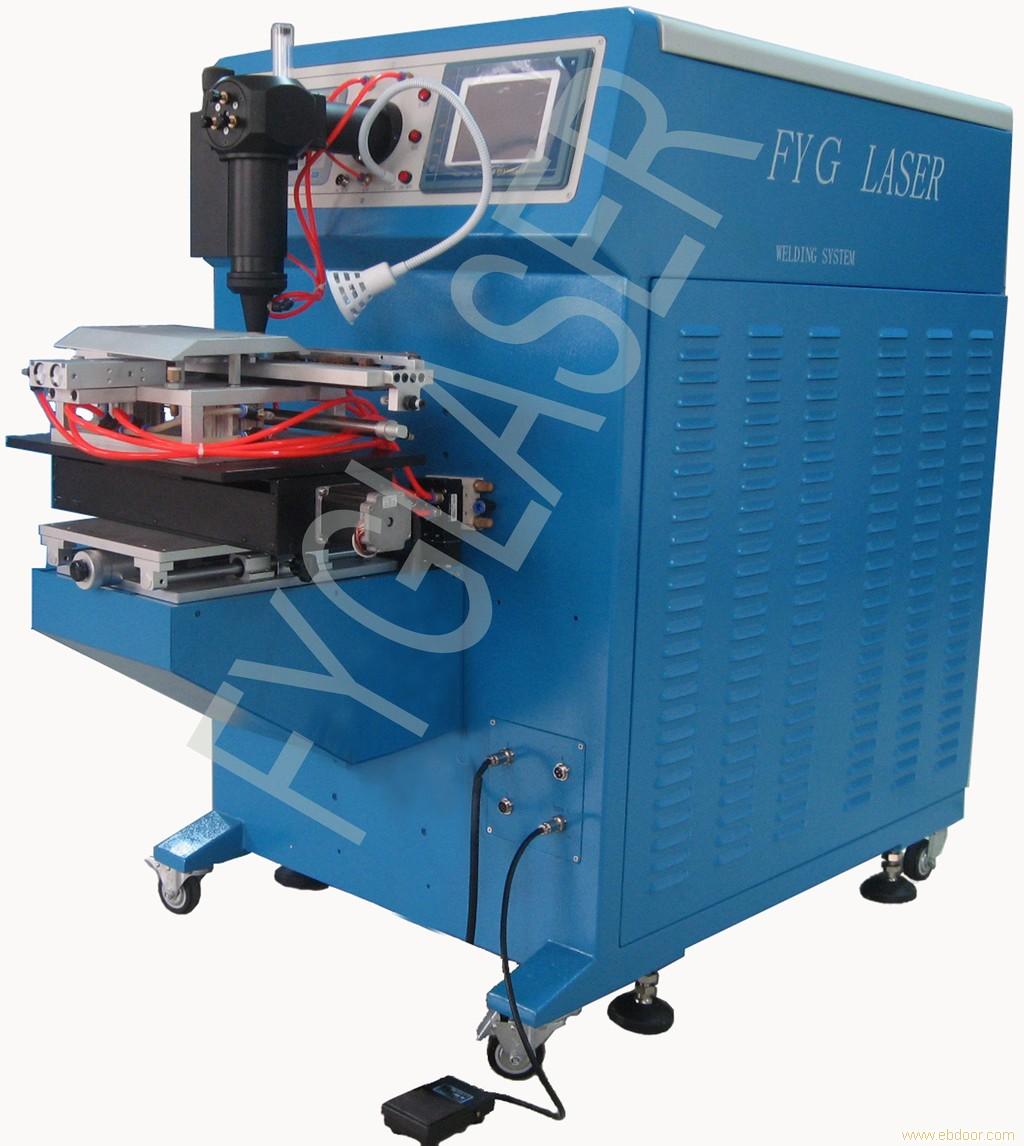

产品名称：电池专用激光焊接机
产品型号：FWB30
产品特点：
电池专用激光焊接机为固定光路激光焊接机，为电池行业量身定做的激光焊接机。由双路氙灯泵浦、进口陶瓷反射腔体及ND：YAG晶体棒构成激光器，电光转换效率高。内置冷却水循环确保设备安全运行。5.7寸单色液晶屏按键式控制系统，电流闭环反馈控制激光电源，脉冲波形最多可任意设定8段，半导体红光指示定位，能够满足对不同材料金属的焊接。5.7寸单色触摸液晶屏控制运动系统，可自动运行X轴向的点、直线、多段线等轨迹，多路气动控制电池夹具快速上下料，可以高效的完成各种电池封口、封栓、引线等自动或半自动焊接需求。
行业应用：
适用行业：手机电池、动力电池及其它微电子元器件焊接。
适用材料：铝合金，不锈钢，合金钢，电池用冷轧钢板及钢带，镀镍钢板及钢带。
实例应用：锂电池、镍氢电池、动力电池密封焊，电池电极、锂电池保险丝、电池组点焊，电容器不锈钢壳、钢帽、密封圈的焊接。
标准配置：
|
名称 |
规格 |
数量 |
单位 |
备注 |
|
激光电源 |
专用高频脉冲激光电源 |
1 |
套 |
  |
|
激光器 |
ND：YAG激光器 |
1 |
套 |
  |
|
工作台 |
200MM×100MM
高精度滚珠丝杆工作台
X自动、Y手动 |
1 |
套 |
  |
|
升降输出头 |
手动，60MM |
1 |
套 |
  |
|
夹具 |
三维气动电池专用夹具 |
1 |
套 |
  |

技术参数：
|
名称          机型 |
FWB30 |
|
外形尺寸(长×宽×高) |
1200MM×680MM×1200MM |
|
激光器 |
YAG |
|
波长 |
1064NM |
|
泵浦源 |
氙灯 |
|
功率 |
300W |
|
单脉冲能量 |
60J |
|
控制系统 |
MCU+CPLD |
|
脉冲宽度 |
0.1～20.0MS |
|
连续频率 |
0～200HZ |
|
加工效果 |
焊接 |
|
焊点大小 |
0.3～2.0MM |
|
焊接深度 |
0.1～2.0MM |
|
连续焊速 |
18MM/S |
|
观察系统 |
  |
|
瞄准定位 |
红光指示 |
|
运动系统 |
3轴（X自动、Y手动，Z手动） |
|
控制终端 |
触摸数控系统 |
|
行程 |
200MM×100 MM×60 MM |
|
定位精度 |
±0.05MM（X轴、Y轴） |
|
重复精度 |
±0.03MM（X轴、Y轴） |
|
夹具控制 |
压缩空气气动 |
|
冷却系统 |
一体式内循环水冷 |
|
冷却功率 |
外接冷却塔 |
|
电力系统 |
12KW，三相 |
|
供电要求 |
380V±10%，50HZ，35A |
|
耗材 |
氙灯、滤芯、保护镜片、保护气 |
|
可选配件 |
定制各种规格夹具、旋转工作台 |
