400W多功能YAG激光切焊机/上海激光切焊机专卖

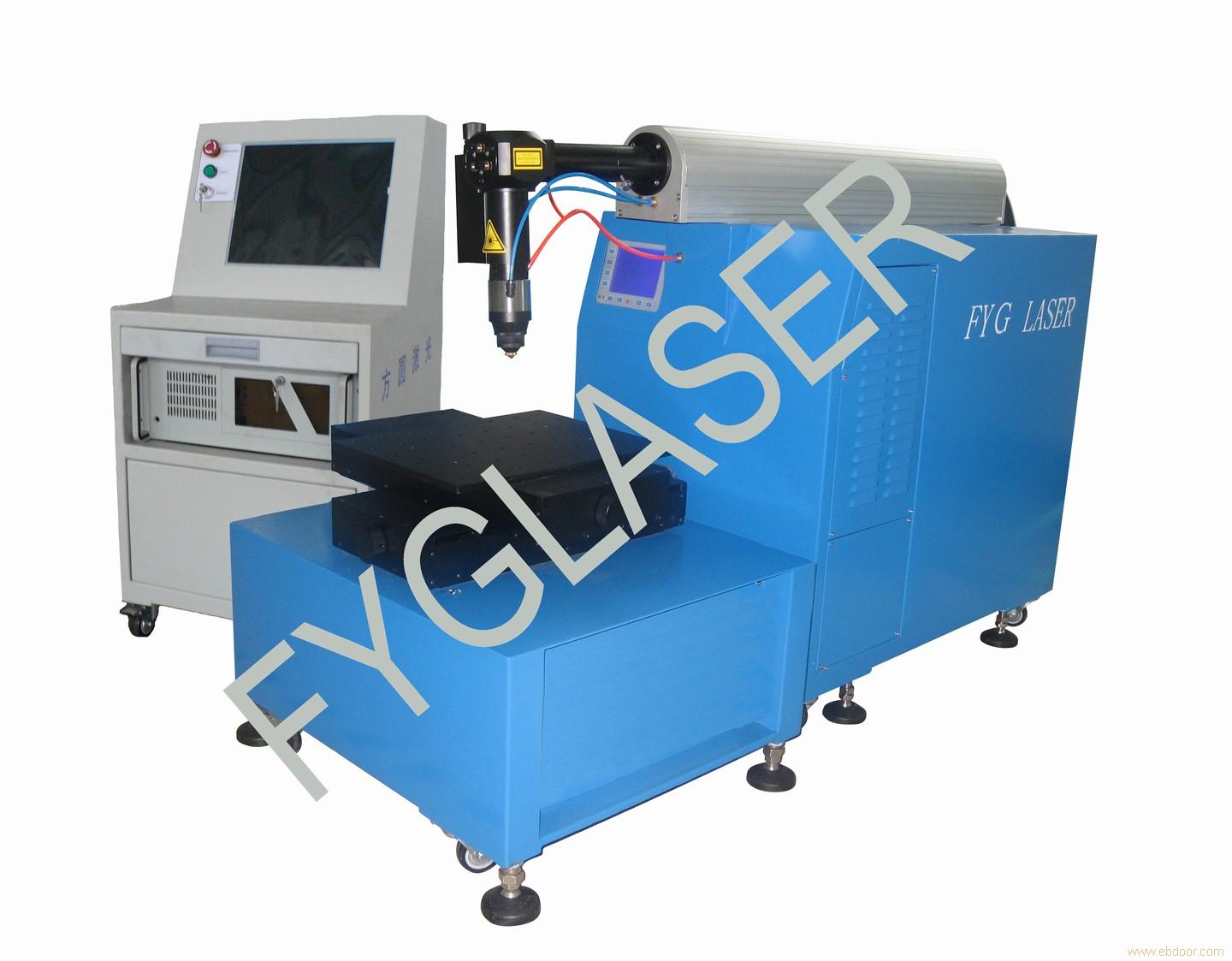

产品名称：400W多功能YAG激光切焊机
产品编号：84056-715
产品型号：FCW40（标准型）
市场价格：0元/0
批发价格：0元/0
更新时间：2010.06.23
出品单位：方圆集团上海激光科技有限公司
产品特点：
激光切焊机为固定光路激光切割焊接机，不仅可以焊接，还可用于金属薄板切割。由双路氙灯泵浦、进口陶瓷反射腔体及ND：YAG晶体棒构成激光器，电光转换效率高。分体式冷水机根据系统设定温度自动制冷，确保设备安全运行。5.7寸单色液晶屏按键式控制系统，电流闭环反馈控制激光电源，脉冲波形单段设定，半导体红光指示定位，能够满足对不同材料金属的焊接。工控PC机控制运动系统，可按照软件设定的点、直线、圆、方形、圆弧、平面复杂图形等轨迹自动运行，也可直接导入CAD绘制的加工文件，高效的完成金属薄板的切割需求，同时也能满足对不同材料金属自动或半自动的点焊、对接焊、叠焊和密封焊。
行业应用：
适用行业：适用于手机通信、首饰工艺品、电子元件、传感器仪表、精密机械、五金、汽车零部件等焊接。适用于对各种薄金属板材、金属管材进行非接触切割、打孔。
适用材料：不锈钢板，铁板，薄铝板、薄铜板、硅片，陶瓷片，金刚石等。
实例应用：五金机械加工厂

标准配置：
|
名称 |
规格 |
数量 |
单位 |
备注 |
|
激光电源 |
专用恒流高频脉冲激光电源 |
1 |
套 |
  |
|
激光器 |
ND：YAG激光器 |
1 |
套 |
  |
|
工作台 |
300MM×300MM宽型
高精度滚珠丝杆自动工作台 |
1 |
套 |
  |
|
升降输出头 |
手动，60MM |
1 |
套 |
  |
|
冷却系统 |
水冷 |
1 |
套 |
  |
|
工控电脑主机 |
P4（含切割软件） |
1 |
套 |
  |
|
工控电脑显示器 |
17寸液晶 |
1 |
台 |
  |
技术参数：
|
名称            机型 |
FCW40 |
|
外形尺寸(长×宽×高) |
1200MM×680MM×1200MM |
|
激光器 |
YAG |
|
波长 |
1064NM |
|
泵浦源 |
氙灯 |
|
功率 |
400W |
|
控制系统 |
MCU+CPLD |
|
脉冲宽度 |
0.1～1.0MS |
|
连续频率 |
0～300HZ |
|
加工效果 |
切割+焊接 |
|
焊点大小 |
0.2～2MM |
|
焊接深度 |
0.1～2.5MM |
|
切割速度 |
12MM/S |
|
切割厚度 |
5MM |
|
最小线宽 |
0.5MM |
|
观察系统 |
  |
|
瞄准定位 |
红光指示 |
|
运动系统 |
3轴（X、Y轴自动，Z轴手动） |
|
控制终端 |
PC+切割软件 |
|
行程 |
300MM×300 MM×60 MM |
|
空程速度 |
100MM /S |
|
定位精度 |
±0.05MM（X轴、Y轴） |
|
重复精度 |
±0.03MM（X轴、Y轴） |
|
冷却系统 |
一体式外循环水冷，升降头水冷 |
|
冷却功率 |
5P冷水机 |
|
冷水机尺寸(长×宽×高) |
1100MM×610MM×1340MM |
|
电力系统 |
15KW，三相 |
|
供电要求 |
380V±10%，50HZ，40A |
|
耗材 |
氙灯、离子交换树脂、保护镜片、保护气 |
|
可选配件 |
定制各种规格夹具、旋转工作台 |
