出品单位：方圆集团上海激光科技有限公司
所属品牌：方圆激光
产        地：上海浦东

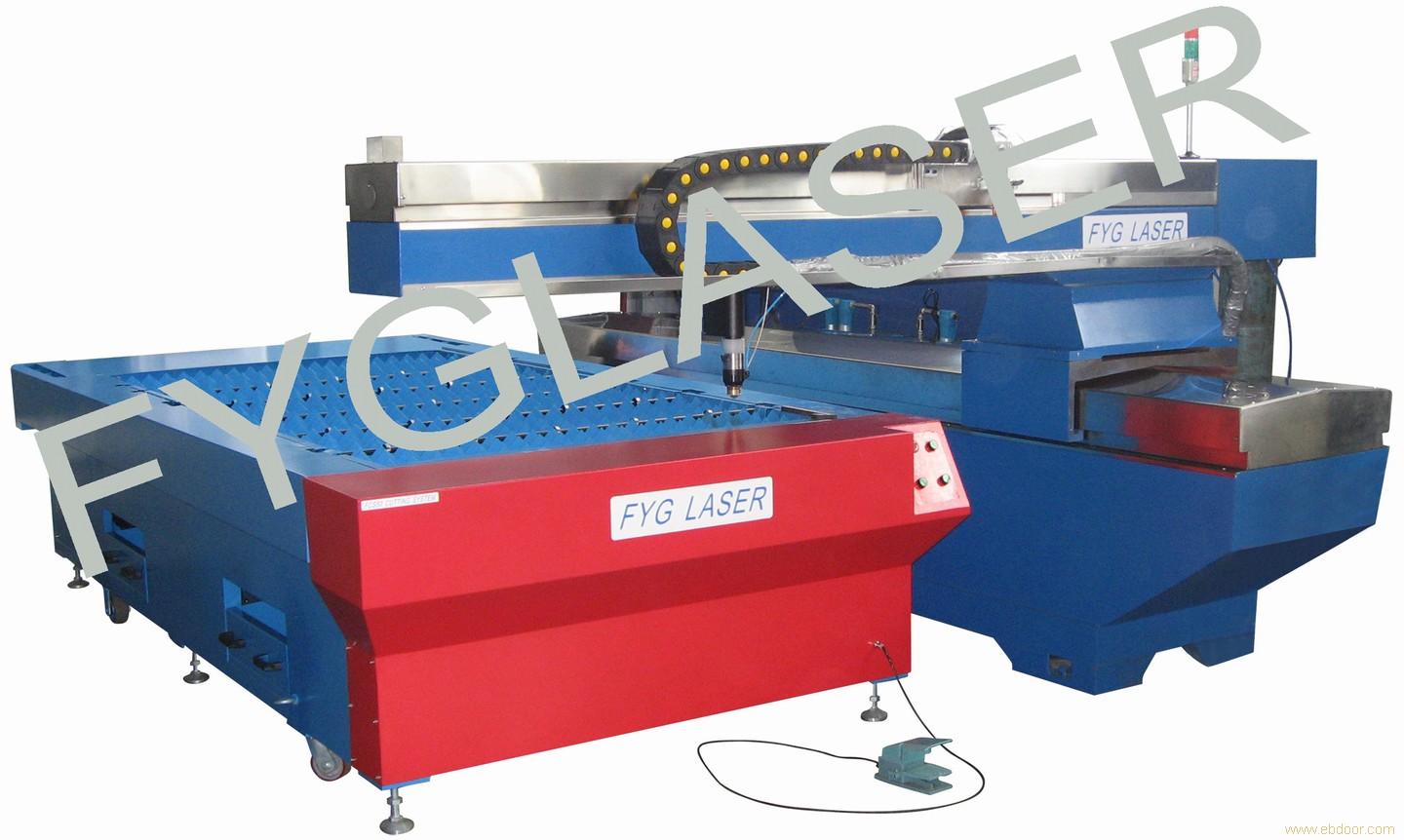

产品名称：500W大幅面YAG激光切割机
产品特点：
        激光切割机为固定光路激光切割机，用于金属板材的切割。由双路氙灯泵浦、进口陶瓷反射腔体及ND：YAG晶体棒构成激光器，电光转换效率高。分体式冷水机根据系统设定温度自动制冷，确保设备安全运行。5.7寸单色液晶屏按键式控制系统，电流闭环反馈控制激光电源，脉冲波形单段设定，半导体红光指示定位，能够满足对不同材料金属的切割。工控PC机控制切割运动系统，可按照软件设定的点、直线、圆、方形、圆弧、平面复杂图形等轨迹自动运行，也支持AI、DXF、PLT等图形数据格式的加工文件，高效的完成金属板材的切割需求。
行业应用：
适用行业：精密机械、五金、钣金加工等。
适用材料：3MM以下不锈钢板、5MM以下碳钢板。特别适合不锈钢板、铁板、铝板、铜板、金刚石锯片等材料，对各种高硬易脆合金具有极优的加工效果。
实例应用：钣金加工厂，金属板材、管材非接触切割，部分代替冲床、线切割和等离子切割。
切割效果：
1．精度高，切缝窄，适用于精密配件的切割。2．速度快，是线切割的60倍以上。3．热影响区小，不易变形。4．切缝平整、美观，无毛刺，成型好无需后序处理。5．切割软件具有无限仿形切割能力，可整板排料。6. 任何硬度的材料都可以切割。

标准配置：
|
名称 |
规格 |
数量 |
单位 |
备注 |
|
切割机主机 |
FCS50 |
1 |
台 |
  |
|
冷却系统 |
水冷 |
1 |
套 |
  |
|
电源控制柜 |
500W |
1 |
套 |
1080×520×1040 |
|
工控PC机控制柜 |
P4（含切割软件） |
1 |
套 |
640×540×1090 |
技术参数：
|
名称            机型 |
FCS50 |
|
外形尺寸(长×宽×高) |
3350MM×1800MM×1100MM |
|
激光器 |
YAG |
|
波长 |
1064NM |
|
泵浦源 |
氙灯 |
|
功率（实/标） |
500W |
|
控制系统 |
MCU+CPLD |
|
脉冲宽度 |
0.1～1.0MS |
|
连续频率 |
0～300HZ |
|
加工效果 |
切割 |
|
切割速度 |
30MM/S |
|
切割厚度 |
6MM |
|
最小线宽 |
0.5MM |
|
观察系统 |
  |
|
瞄准定位 |
红光指示 |
|
运动系统 |
3轴（X、Y、Z）自动 |
|
控制终端 |
PC+切割软件 |
|
行程 |
1250MM×2500 MM×100 MM |
|
定位精度 |
±0.05MM（X轴、Y轴） |
|
重复精度 |
±0.05MM（X轴、Y轴） |
|
冷却系统 |
一体式外循环水冷，升降头水冷 |
|
冷却功率 |
5P冷水机 |
|
冷水机尺寸(长×宽×高) |
1100MM×610MM×1340MM |
|
电力系统 |
18KW，三相 |
|
供电要求 |
380V±10%，50HZ，63A |
|
耗材 |
氙灯、保护镜片、保护气 |
|
可选配件 |
  |
